CT12350 Instan pemanas banyu listrik PCBA

CT12350 Instan Listrik Water Heater PCBA

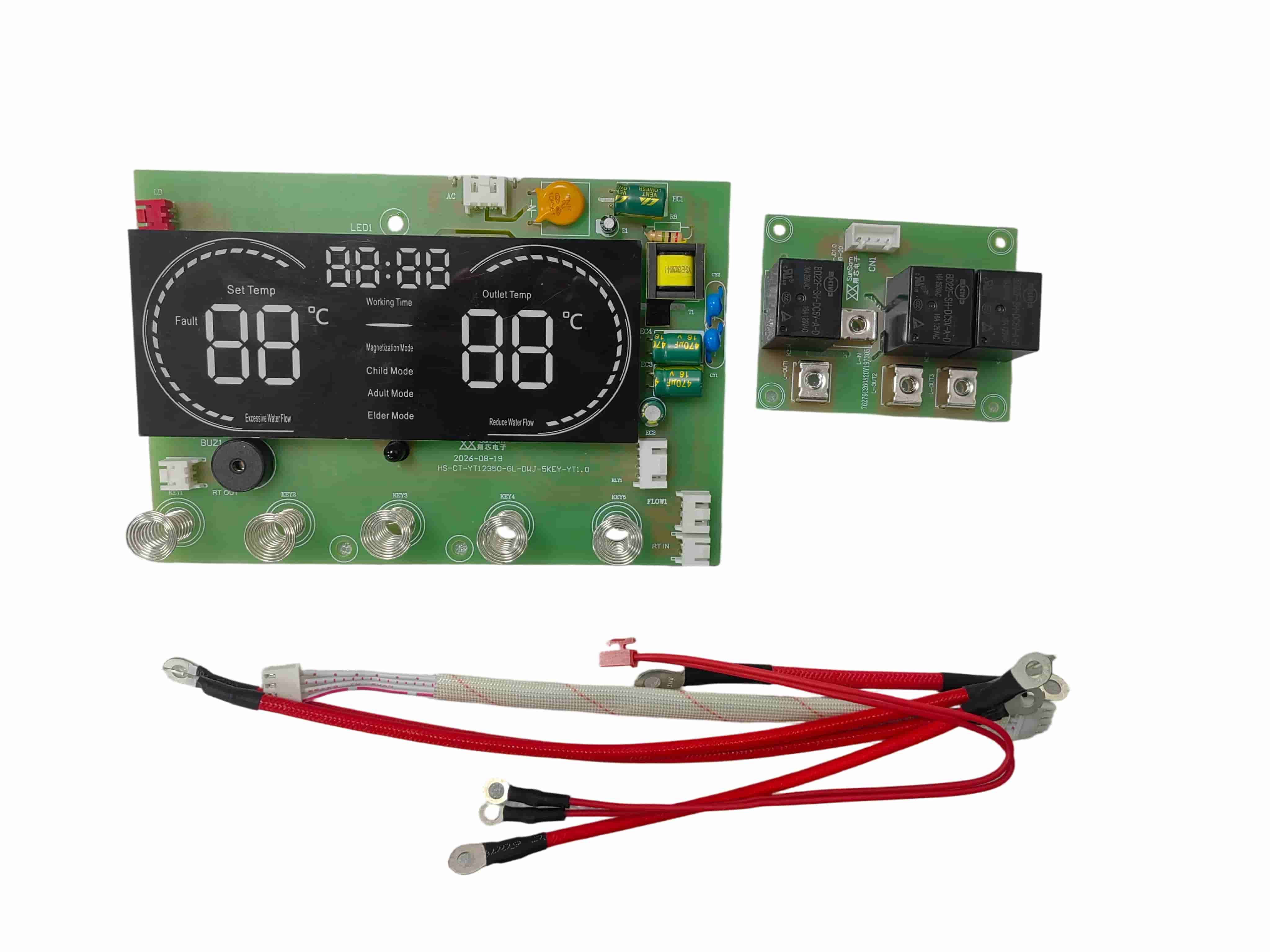

Pemanas banyu listrik cepet CT12350 PCBA minangka solusi kontrol terpadu sing dikembangake kanggo sistem pemanasan banyu cepet 220 V, 6 kW. Nggabungake kontrol pemanasan bertahap, deteksi aliran banyu, regulasi suhu, kontrol tampilan LED lan macem-macem fungsi proteksi kesalahan ing siji PCBA.

Dirancang kanggo pemanas banyu listrik cepet kluwarga lan peralatan banyu panas sing disesuaikan, CT12350 ndhukung hardware, firmware, tampilan lan kustomisasi antarmuka kanggo macem-macem proyek OEM lan ODM.

6 kW Heating Control karo pitung tingkat daya

Versi sumber daya mode switch sing dites beroperasi saka AC 150–280 V ing 50 Hz. Ing tegangan AC 220 V, PCBA ndhukung beban pemanasan maksimal 6.000 W lan ngontrol telung klompok output pemanasan.

Pitu tingkat daya kasedhiya kanggo nyedhiyakake pangaturan suhu sing luwih fleksibel:

- Level 1: 1.400 W

- Tingkat 2: 2.200 W

- Level 3: 2.400 W

- Level 4: 3.600 W

- Level 5: 3.800 W

- Level 6: 4.600 W

- Level 7: 6.000 W

Desain pemanasan multi-level ngidini pengontrol milih output sing cocog miturut mode operasi, suhu banyu lan panjaluk pemanasan.

Kontrol suhu konstan sing cerdas

Papan kontrol pemanas banyu CT12350 nyedhiyakake sawetara suhu sing bisa diatur 30-55 ° C. Sensor suhu 50 kΩ NTC digunakake kanggo deteksi suhu lan umpan balik kontrol.

Ing mode AI, PCBA kanthi otomatis milih tingkat daya lan suhu target sing cocog miturut suhu banyu mlebu. Setelan suhu AI sing diprogram saka 39°C nganti 45°C miturut kondisi suhu inlet sing dicathet ing laporan tes.

Telung mode suhu uga kasedhiya kanggo operasi sing trep:

- Mode Anak: 38°C

- Mode Dewasa: 42°C

- Mode Senior: 45°C

Kontroler ndhukung kalibrasi otomatis lan memori paramèter suhu konstan. Adhedhasar tes sampel sing direkam ing suhu inlet 25 ° C lan tingkat aliran 1,5 L / min lan 3 L / min, suhu stopkontak sing diukur tetep kira-kira ± 2 ° C ing setpoints sing diuji.

Aktifake Aliran Banyu lan Kontrol Siyaga

PCBA miwiti proses kontrol pemanasan nalika aliran banyu sing dideteksi tekan kira-kira 1,5 L / min. Pemanasan mandheg nalika aliran mudhun nganti kira-kira 1,3 L / min.

Yen ora ana aliran banyu sing dideteksi, controller mlebu siyaga sawise kira-kira rong detik. Tampilan bisa diaktifake maneh kanthi mencet tombol utawa mulihake aliran banyu. Logika kontrol iki mbantu koordinasi operasi pemanasan kanthi panjaluk banyu sing nyata.

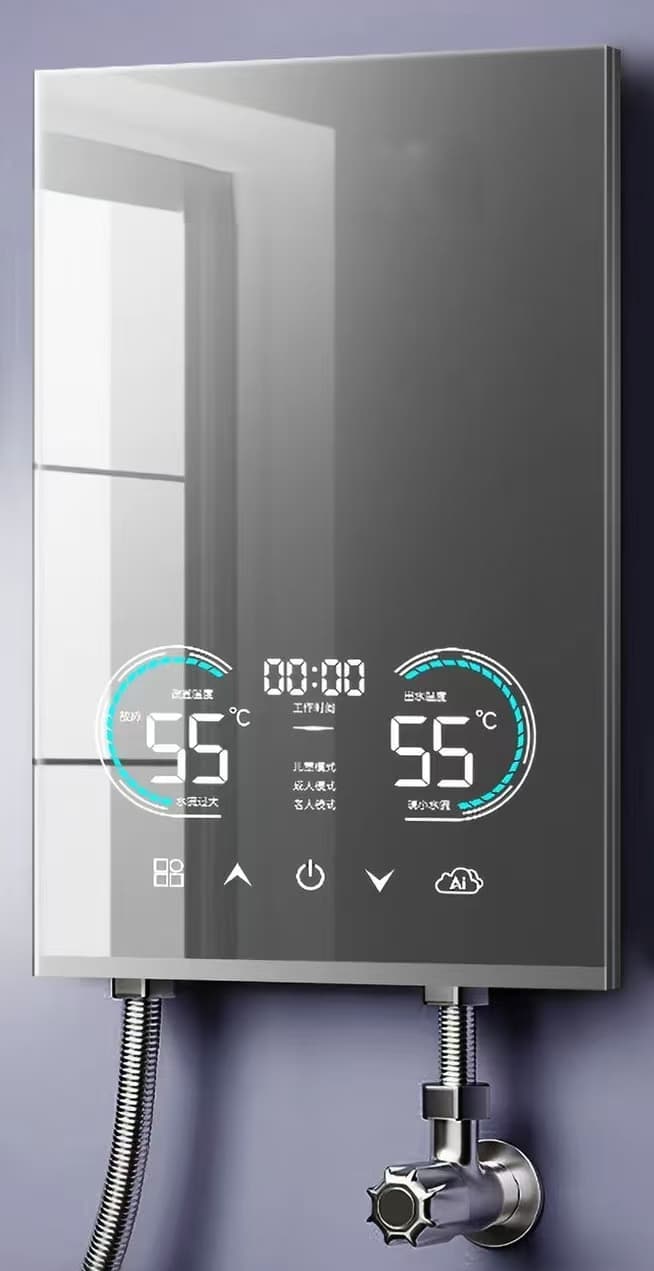

Kontrol Tutul lan Tampilan LED

The CT12350 Instan pemanas banyu listrik PCBA nyedhiyakake limang tombol kontrol utama:

- Daya

- Tambah suhu utawa daya

- Suhu utawa daya nyuda

- AI

- Pilihan mode

Antarmuka kontrol tutul bisa digunakake liwat panel kaca 4 mm sing dipasang ing permukaan utawa panel plastik 2 mm, ngidini pabrikan piranti ngembangake desain panel ngarep sing beda.

Tampilan LED bisa nampilake:

- Suhu banyu outlet

- Setel suhu

- Wektu operasi

- Status pemanasan

- Status urip

- Mode operasi sing dipilih

- Kode kesalahan

Ikon tampilan lan tata letak antarmuka bisa diatur miturut tampilan produk lan syarat pelanggan.

Multiple Fault-Protection Functions

CT12350 kalebu sawetara fungsi kontrol lan diagnosis kesalahan kanggo aplikasi pemanas banyu listrik cepet.

Nalika suhu stopkontak tekan 63 ° C, controller kanthi otomatis nyuda output panas dening siji tingkat daya. Yen suhu tekan utawa ngluwihi 65 ° C, weker over-temperatur E4 diaktifake lan dadi panas mandheg. Operasi normal bisa dilanjutake sawise suhu mudhun ing ngisor 55 ° C.

Kontroler uga ndhukung:

- Weker kesalahan bocor E1 lan pemotongan pemanasan

- Sensor suhu stopkontak E2 sirkuit mbukak utawa proteksi sirkuit cendhak

- Recovery otomatis sawise fault sensor suhu ngankat

- Tampilan kode kesalahan kanggo pengawasan lan pangopènan sing luwih gampang

Kinerja proteksi pungkasan gumantung saka desain piranti lengkap, sensor, kabel, sistem pemanas lan komponen safety liyane.

Spesifikasi Teknis Utama

| Paramèter | Spesifikasi |

|---|---|

| Model Produk | CT12350 |

| Jinis Produk | Instan Listrik Water Heater PCBA |

| Desain Papan Kontrol | Papan Kontrol Terpadu Terpencil |

| Tegangan operasi | AC 150–280 V, 50 Hz |

| Tegangan Rated | AC 220 V |

| Beban Pemanasan maksimum | 6.000 W |

| Output Kontrol Pemanasan | 3 Klompok |

| tingkat daya | 7 tataran |

| Range Setelan Suhu | 30–55°C |

| Laju Aliran Aktivasi | 1,5 L / min |

| Laju Aliran Pateni | 1,3 L / min |

| Sensor Suhu | 50 kΩ NTC ing 25°C |

| Mode Prasetel | Anak 38°C, Dewasa 42°C, Senior 45°C |

| Kompatibilitas Panel Tutul | 4 mm Kaca utawa 2 mm Panel Plastik |

| Suhu Operasi | −15°C nganti 65°C |

| Kelembapan Operasi | 10%–95% RH |

Testing Sample lan Verifikasi Kinerja

Sajrone verifikasi sampel, versi sumber daya mode switch beroperasi terus-terusan sajrone wolung jam ing AC 280 V tanpa kinerja ora normal. Sistem kasebut uga dioperasikake wolung jam ing lingkungan tes 65°C lan asor relatif 90%.

Asil kasebut ana gandhengane karo conto sing diuji lan kahanan tes sing ditemtokake. electrical Final, specifications lingkungan lan safety kudu diverifikasi maneh sawise PCBA wis Integrasi menyang mesin ingkang ndamel benter banyu lengkap customer.

OEM lan ODM PCBA Kustomisasi

CT12350 bisa digunakake minangka platform kontrol referensi kanggo proyek pemanas banyu listrik cepet sing disesuaikan. Layanan teknik lan manufaktur sing kasedhiya kalebu:

- Desain hardware PCBA

- Pangembangan firmware sing dipasang

- Kustomisasi logika kontrol pemanasan

- Kustomisasi tampilan lan antarmuka tutul

- Konektor lan adaptor wiring-harness

- Suhu lan aliran-sensor cocog

- Sumber komponen

- Majelis SMT lan DIP

- Pengujian fungsional

- Prototipe lan produksi batch

Kanggo evaluasi proyek, pelanggan bisa nyedhiyakake voltase operasi sing dibutuhake, daya pemanasan, dimensi produk, desain tampilan, spesifikasi sensor, diagram kabel lan standar safety target.

Aplikasi

Platform kontrol CT12350 cocok kanggo:

- Pemanas banyu listrik cepet rumah tangga

- Pemanas banyu padusan listrik cepet

- Pemanas banyu sing dipasang ing tembok kompak

- Perkakas banyu panas jedhing lan pawon

- Sistem pemanas banyu OEM lan ODM sing disesuaikan

Yen sampeyan ngembangaken 220 V pemanas banyu cepet lan mbutuhake 6 kW kontrol PCBA customizable, hubungi SunSam karo specifications produk, gambar utawa conto sing wis ana. Tim teknik kita bisa ngevaluasi syarat kontrol lan nyiapake proposal pangembangan lan manufaktur PCBA sing cocog.
